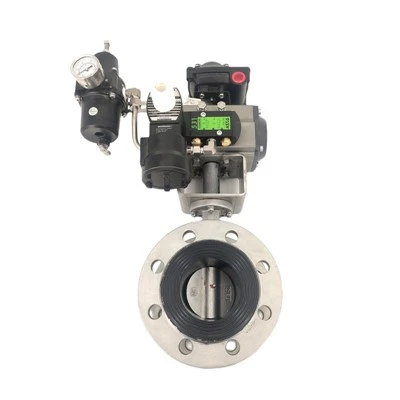

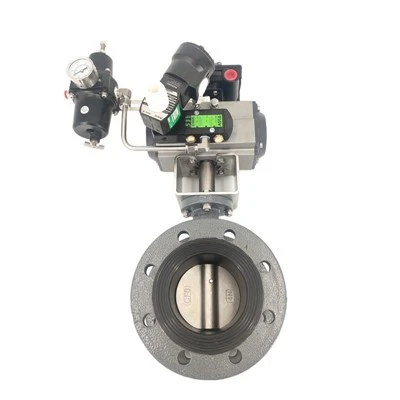

Injap Rama-rama Pneumatik
Apakah Injap Rama-rama Pneumatik?
Injap rama-rama pneumatik ialah sejenis injap yang menggunakan tekanan udara untuk mengawal aliran bendalir melalui paip atau tiub. Ia terdiri daripada cakera atau plat yang berputar mengelilingi paksi pusat untuk mengawal jumlah bendalir yang melalui injap. Injap biasanya dikendalikan melalui penggerak pneumatik yang membuka atau menutup injap berdasarkan perubahan dalam tekanan udara.
Kelebihan Pneumatic Butterfly Valve
Operasi yang cepat dan mudah
Injap rama-rama pneumatik boleh dibuka atau ditutup dengan cepat dan mudah dengan pusingan mudah pemegang atau tekan butang. Ini menjadikan ia sesuai untuk aplikasi yang masa tindak balas pantas adalah kritikal, seperti dalam situasi kecemasan.
Penyelenggaraan yang rendah
Dengan bahagian yang lebih sedikit daripada kebanyakan jenis injap lain, injap rama-rama pneumatik memerlukan kurang penyelenggaraan dan kurang berkemungkinan gagal. Mereka juga kurang terdedah kepada haus dan lusuh, kakisan, dan kebocoran.
Reka bentuk yang ringkas
Injap rama-rama pneumatik mempunyai reka bentuk yang ringkas, menjadikannya mudah untuk dipasang dan disepadukan ke dalam sistem sedia ada. Ia juga mengambil lebih sedikit ruang daripada jenis injap lain, menjadikannya sesuai untuk aplikasi yang ruang terhad.
Hadkan pilihan suis
Injap rama-rama pneumatik boleh dilengkapi dengan suis had yang memberikan maklum balas mengenai kedudukan injap, membolehkan kawalan proses dan automasi yang lebih baik.
Kenapa pilih kami?
Kualiti tinggi
Produk kami dihasilkan atau dilaksanakan mengikut piawaian yang sangat tinggi, menggunakan bahan terbaik dan proses pembuatan.
Perkhidmatan dalam talian 24 jam
Kami cuba menjawab semua kebimbangan dalam masa 24 jam dan pasukan kami sentiasa bersedia untuk anda sekiranya berlaku sebarang kecemasan.
Kawalan kualiti
Kami mempunyai kakitangan profesional untuk memantau proses pengeluaran, memeriksa produk dan memastikan produk akhir memenuhi piawaian tahap kualiti, garis panduan dan spesifikasi yang diperlukan.
Pengalaman yang kaya
Didedikasikan kepada kawalan kualiti yang ketat dan perkhidmatan pelanggan yang prihatin, kakitangan kami yang berpengalaman sentiasa bersedia untuk membincangkan keperluan anda dan memastikan kepuasan pelanggan yang lengkap.
Injap rama-rama gaya wafer
Injap rama-rama gaya wafer ialah jenis injap rama-rama yang paling biasa digunakan dalam kebanyakan aplikasi. Injap ini diapit di antara dua bebibir, menjadikannya mudah dipasang di antara paip. Cakera injap diletakkan di tengah saluran paip dan boleh dibuka atau ditutup dengan satu perempat pusingan penggerak. Injap jenis ini digunakan dalam aplikasi tekanan sederhana dan suhu rendah.
Injap rama-rama gaya lug
Injap rama-rama gaya lug adalah serupa dengan injap gaya wafer dalam reka bentuk tetapi mempunyai lug pada badan injap yang boleh digunakan untuk mengikat injap ke saluran paip. Beg ini berulir, dan bolt digunakan untuk memasang injap pada saluran paip. Injap gaya lug digunakan dalam aplikasi tekanan tinggi dan memerlukan lebih sedikit ruang untuk dipasang daripada injap gaya wafer.
Injap rama-rama bebibir
Injap rama-rama bebibir adalah serupa dengan injap gaya wafer, tetapi ia mempunyai bebibir pada kedua-dua belah yang boleh dibolt ke saluran paip. Injap jenis ini digunakan dalam aplikasi tekanan tinggi dan suhu tinggi di mana injap perlu dipasang dengan selamat pada saluran paip.
Injap rama-rama berprestasi tinggi
Injap rama-rama berprestasi tinggi direka untuk aplikasi yang lebih mencabar di mana penutupan yang ketat diperlukan. Injap ini menggunakan tempat duduk logam dan bukannya elastomer dan boleh mengendalikan suhu dan tekanan yang lebih tinggi daripada injap rama-rama standard. Injap rama-rama berprestasi tinggi digunakan dalam industri seperti penjanaan kuasa, petroleum dan pemprosesan kimia.
Bahan Pneumatic Butterfly Valve
Bahan yang digunakan untuk injap rama-rama pneumatik berbeza mengikut aplikasi tertentu. Secara amnya, badan injap rama-rama diperbuat daripada besi tuang, besi mulur, keluli karbon, keluli tahan karat atau plastik. Tempat duduk dan bahan pengedap cakera mungkin termasuk epdm, nbr, ptfe, logam atau gabungan bahan ini. Pemilihan bahan dipengaruhi oleh faktor-faktor seperti suhu, tekanan, media, persekitaran yang menghakis dan keperluan kebersihan.
Penggunaan Injap Rama-rama Pneumatik
Industri kimia
Injap rama-rama pneumatik digunakan secara meluas dalam industri kimia untuk mengawal aliran bahan kimia dan pelarut. Dalam aplikasi ini, injap digunakan untuk menghalang bahan kimia daripada bocor atau mengalir ke arah yang salah, yang boleh menyebabkan masalah serius seperti pencemaran atau kemalangan.
Industri farmaseutikal
Injap rama-rama pneumatik juga digunakan dalam industri farmaseutikal untuk mengawal aliran cecair dan gas dalam pelbagai proses. Dalam aplikasi ini, injap digunakan untuk mengekalkan keadaan kebersihan yang ketat dan untuk mengelakkan sebarang pencemaran produk.
Industri makanan dan minuman
Injap rama-rama pneumatik digunakan secara meluas dalam industri makanan dan minuman untuk mengawal aliran cecair dalam proses yang berbeza seperti pencampuran, pembungkusan, dan pembersihan. Injap ini direka untuk memenuhi piawaian kebersihan yang ketat yang diperlukan dalam industri ini.
industri HVAC
Injap rama-rama pneumatik digunakan dalam sistem hvac (pemanasan, pengudaraan, dan penyaman udara) untuk mengawal aliran udara dan air. Dalam aplikasi ini, injap digunakan untuk mengawal tahap suhu dan kelembapan di zon bangunan yang berbeza.
Loji rawatan air
Injap rama-rama pneumatik digunakan dalam loji rawatan air untuk mengawal aliran air dan bahan kimia dalam pelbagai proses seperti penapisan, pembasmian kuman, dan pemendapan. Injap ini direka bentuk untuk menahan persekitaran yang menghakis dan untuk memastikan operasi yang boleh dipercayai.
Industri minyak dan gas
Injap rama-rama pneumatik digunakan dalam industri minyak dan gas untuk mengawal aliran cecair dan gas dalam pelbagai proses seperti penggerudian, penapisan, dan pengangkutan. Injap ini direka bentuk untuk menahan tekanan dan suhu tinggi serta memastikan operasi yang selamat dan boleh dipercayai.
Membuka injap
Untuk membuka injap, penggerak menerima isyarat daripada sistem kawalan, yang kemudiannya menggunakan tekanan udara ke silinder. Silinder menukar tekanan ini kepada gerakan linear, yang menolak batang injap, menyebabkan cakera berputar mengikut arah jam, dan dengan itu injap dibuka.
Mengawal aliran
Sebaik sahaja injap dibuka, ia mengawal aliran dengan mengawal sudut cakera. Cakera boleh diputar sehingga 90 darjah untuk sama ada membuka atau menutup sepenuhnya injap, atau mana-mana kedudukan di antaranya untuk membenarkan aliran terkawal.
Mengarahkan aliran
Cakera injap boleh direka bentuk untuk mengarahkan aliran bendalir melalui saluran paip. Sebagai contoh, cakera boleh dibentuk untuk memastikan aliran diarahkan dari satu sisi injap ke sisi yang lain, mengurangkan pergolakan dan meminimumkan kesan aliran pada saluran paip.
Menutup injap
Untuk menutup injap, penggerak pneumatik menerima isyarat lain yang kemudiannya mengurangkan tekanan udara dalam silinder. Spring di dalam penggerak menolak batang injap kembali ke kedudukan asalnya, menyebabkan cakera berputar mengikut arah lawan jam, sekali gus menutup injap.
Pemantauan
Selain mengawal aliran bendalir, injap juga boleh memberikan maklum balas kepada sistem kawalan tentang keadaan proses. Sebagai contoh, ia boleh menunjukkan kedudukan injap, tekanan dalam saluran paip, dan suhu.
Komponen Injap Rama-rama Pneumatik
Badan
Badan injap ialah selongsong luar yang menempatkan komponen lain. Ia biasanya diperbuat daripada besi tuang, keluli tahan karat, atau plastik, bergantung pada aplikasi.
Cakera
Cakera ialah komponen bulat yang rata yang mengawal aliran cecair, gas dan buburan. Ia biasanya diperbuat daripada logam atau bahan sintetik seperti ptfe atau epdm.
Batang
Batang ialah komponen yang menyambungkan cakera kepada penggerak. Ia mengawal pergerakan cakera, dan ia boleh direka bentuk untuk pelbagai keadaan operasi, seperti tekanan tinggi atau suhu tinggi.
Penggerak
Penggerak ialah komponen injap yang mengawal pembukaan dan penutupan cakera. Ia biasanya dikuasakan oleh udara atau gas termampat dan boleh dikendalikan dari jauh atau secara manual.
anjing laut
Pengedap adalah komponen yang menghalang kebocoran di sekeliling injap. Ia biasanya diperbuat daripada getah atau elastomer lain dan direka bentuk untuk menahan cecair atau gas tertentu yang mengalir melalui injap.
Galas
Galas ialah komponen yang menyokong batang dan cakera dan membolehkannya berputar dengan lancar. Ia biasanya diperbuat daripada logam atau plastik dan direka untuk geseran rendah untuk mengurangkan haus dan lusuh.
Penyelenggaraan Injap Rama-rama Pneumatik
Periksa tempat duduk injap dengan kerap
Tempat duduk injap bertanggungjawab untuk menutup injap dan mencegah kebocoran. Jika tempat duduk injap rosak atau haus, kebocoran boleh berlaku. Periksa tempat duduk injap secara berkala untuk haus dan lusuh adalah penting untuk mengelakkan kebocoran.
Lubricate injap
Melincirkan injap rama-rama pneumatik membantu mengelakkan kakisan dan mengurangkan haus dan lusuh bahagian yang bergerak. Gunakan pelincir berkualiti tinggi yang serasi dengan bahan injap.
Periksa penggerak
Penggerak bertanggungjawab untuk membuka dan menutup injap. Periksa penggerak secara kerap untuk sebarang tanda kerosakan atau haus. Pastikan penggerak berfungsi dengan betul dengan menguji operasinya dengan kerap.
Bersihkan badan injap
Adalah penting untuk membersihkan badan injap dengan kerap untuk mengelakkan pembentukan sedimen atau serpihan. Gunakan detergen lembut dan air untuk membersihkan badan injap.
Periksa bekalan udara
Bekalan udara adalah penting untuk operasi injap rama-rama pneumatik. Pastikan bekalan udara bersih dan kering, dan tekanan berada dalam julat yang disyorkan.
Uji injap
Adalah penting untuk melakukan ujian tetap pada injap rama-rama pneumatik untuk memastikan ia berfungsi dengan betul. Uji injap sekurang-kurangnya sekali setahun untuk memastikan ia beroperasi dengan betul.
Pemasangan
Adalah penting untuk memastikan bahawa injap dipasang dengan betul. Injap hendaklah dipasang dalam persekitaran yang bersih dan kering dan tidak boleh terdedah kepada suhu yang melampau, cahaya matahari, atau gas mengakis/busuk.
Persekitaran operasi
Persekitaran operasi hendaklah bebas daripada sebarang halangan, serpihan atau sebarang bahan lain yang boleh menghalang kelancaran operasi injap. Selain itu, injap tidak boleh tertakluk kepada tekanan tinggi, perubahan mendadak dalam tekanan, atau kadar aliran tinggi, kerana ini boleh merosakkan injap.
Penyelenggaraan tetap
Penyelenggaraan tetap injap adalah penting untuk operasi lancar dan jangka hayat yang panjang. Injap hendaklah dibersihkan dan dilincirkan secara berkala, dan mana-mana bahagian yang haus atau rosak hendaklah diganti dengan segera.
Alat keselamatan
Sentiasa pastikan bahawa pengendali memakai peralatan keselamatan yang sesuai semasa mengendalikan dan mengendalikan injap. Ini boleh termasuk sarung tangan, pelindung mata/telinga dan topeng pernafasan untuk mengelakkan sebarang kecederaan atau pendedahan kepada zarah berbahaya.
Penutupan kecemasan
Injap hendaklah dilengkapi dengan mekanisme penutupan kecemasan, yang boleh diaktifkan sekiranya berlaku sebarang kerosakan atau kecemasan. Mekanisme ini memastikan bahawa injap ditutup secara automatik, mengelakkan sebarang kerosakan pada sistem.
Saiz dan jenis injap
Perkara pertama yang perlu anda lakukan ialah menentukan saiz dan jenis injap rama-rama yang anda perlukan. Pertimbangkan kadar aliran, tekanan dan suhu media yang anda kendalikan, serta saiz paip dan jenis sambungan. Injap rama-rama datang dalam pelbagai saiz, antara diameter beberapa inci hingga beberapa kaki. Jenis injap rama-rama yang paling biasa ialah wafer, lug dan bebibir.
bahan
Pilih bahan injap yang serasi dengan media yang akan anda kendalikan. Bahan biasa termasuk keluli tahan karat, keluli karbon, besi tuang dan plastik. Faktor-faktor seperti suhu, tekanan, dan komposisi kimia media boleh mempengaruhi pemilihan bahan.
Penggerak injap
Penggerak pneumatik adalah salah satu pilihan yang paling popular untuk injap rama-rama. Ia menggunakan udara termampat untuk membuka dan menutup injap, menjadikannya sesuai untuk proses automatik. Pertimbangkan saiz dan jenis penggerak yang diperlukan untuk memastikan operasi injap yang betul. Penggerak boleh didapati dalam pelbagai saiz, dari kecil hingga besar, dan ia boleh bertindak dua kali atau spring-return.
Keperluan tork
Tork yang diperlukan untuk membuka dan menutup injap adalah satu lagi pertimbangan kritikal. Pastikan anda memilih injap dengan tork yang mencukupi untuk mengendalikan tekanan dan kadar aliran yang diperlukan. Mempunyai tork yang tidak mencukupi boleh menyebabkan injap tidak tertutup sepenuhnya, mengakibatkan kebocoran, manakala tork yang berlebihan boleh menyebabkan kerosakan mekanikal pada injap atau penggerak.
Pensijilan dan pematuhan
Semak sama ada injap mematuhi piawaian industri yang berkaitan, seperti institut petroleum amerika (api) atau organisasi piawaian antarabangsa (iso). Cari tanda pensijilan untuk memastikan injap memenuhi piawaian ini dan boleh mengendalikan media dan keadaan tertentu yang akan digunakan.
Penyelenggaraan dan pembaikan
Pilih injap yang mudah diselenggara dan dibaiki. Injap harus mempunyai bahagian yang ringkas dan boleh diakses yang boleh diganti dengan mudah sekiranya berlaku kerosakan atau haus. Jika boleh, cari injap yang mempunyai hayat perkhidmatan yang panjang dan memerlukan penyelenggaraan yang minimum.
Cara Memasang Injap Rama-rama Pneumatik
Sediakan bahan
Sebelum memasang injap rama-rama pneumatik, pastikan anda mempunyai semua alat dan bahan yang diperlukan. Ini termasuk injap rama-rama pneumatik, perkakasan pelekap, dan sebarang pelekat atau pengikat yang diperlukan. Adalah penting untuk menyemak cadangan pengilang untuk alat dan bahan tertentu, kerana ia mungkin berbeza mengikut jenis dan jenama injap rama-rama pneumatik.
Cari kawasan pemasangan
Kenal pasti lokasi di mana injap rama-rama pneumatik akan dipasang, dan pastikan kawasan itu bersih dan bebas daripada serpihan. Jika injap kupu-kupu pneumatik sedang dipasang di dalam paip, pastikan paip itu bersih dan bebas daripada sebarang halangan atau tersumbat.
Pasang injap rama-rama pneumatik
Pasang injap rama-rama pneumatik dengan menjajarkan badan injap, bonet dan tempat duduk. Skrukan bonet pada badan injap, dan pastikan bonet dipasang dengan selamat. Jajarkan tempat duduk badan injap, dan masukkan paip atau kelengkapan ke dalam badan injap.
Pasang injap rama-rama pneumatik
Pasang injap rama-rama pneumatik dengan menjajarkannya dengan paip atau kelengkapan, dan letakkannya di lokasi yang dikehendaki. Berikan tekanan pada injap rama-rama pneumatik untuk mendudukkan tempat duduk dan pastikan injap diletakkan dengan betul. Gunakan pelekat atau pengikat yang diperlukan untuk memastikan injap rama-rama pneumatik pada tempatnya, dan pastikan bahawa injap adalah rata dan tegak.
Injap Rama-rama Pneumatik Prinsip Kerja
Injap rama-rama pneumatik ialah injap yang dikendalikan secara manual yang menggunakan penggerak pneumatik untuk mengawal aliran bendalir melalui paip atau sistem. Ia biasanya terdiri daripada badan injap, pemegang, bonet dan penggerak pneumatik. Badan injap ialah cangkang silinder yang menempatkan mekanisme injap, dan pemegang ialah komponen berbentuk baji yang digunakan untuk membuka dan menutup injap . Bonet ialah komponen seperti lengan yang terletak di atas badan injap dan membentuk pengedap antara badan injap dan paip atau kelengkapan. Penggerak pneumatik ialah komponen silinder yang dipasang pada badan injap dan mengandungi omboh yang diaktifkan oleh udara termampat.
Pensijilan
Kilang Kami
Syarikat ini menduduki kawasan seluas lebih daripada 3,000 meter persegi. Terdapat lebih daripada 50 pekerja, dan semua jenis peralatan pengeluaran utama besar dan sederhana yang sangat baik serta peralatan dan instrumen pemeriksaan dan ujian utama.
