Injap Rama-rama Manual
Apakah Manual Butterfly Valve?
Injap rama-rama manual ialah sejenis injap yang dikendalikan secara manual menggunakan tuil atau roda tangan. Injap direka bentuk dengan cakera yang berputar di sekeliling paksi pusat untuk mengawal aliran bendalir melalui paip atau tiub. Apabila pemegang atau roda diputar, cakera berputar untuk membuka atau menutup injap, membolehkan pengguna mengawal aliran cecair. Injap rama-rama manual biasanya digunakan dalam aplikasi industri seperti minyak dan gas, pemprosesan kimia, dan rawatan air.
Kelebihan Manual Butterfly Valve
Kos efektif
Injap rama-rama manual agak berpatutan berbanding dengan jenis injap lain, menjadikannya pilihan ideal untuk banyak industri di mana kos menjadi kebimbangan yang ketara.
Pemasangan yang mudah
Injap rama-rama manual mudah dipasang, dan reka bentuknya yang ringkas menjadikannya kurang terdedah kepada ralat pemasangan. Ciri ini membantu mengurangkan kos pemasangan dan penyelenggaraan.
Penjimatan ruang
Injap rama-rama manual adalah padat dan mempunyai jejak yang lebih kecil daripada jenis injap lain. Mereka menduduki ruang yang kurang, menjadikannya sesuai untuk pemasangan dengan ruang terhad.
Mudah dikendalikan
Injap rama-rama manual mudah dikendalikan dan memerlukan usaha yang minimum untuk membuka atau menutup. Cakera berputar pada 90 darjah, memberikan kawalan yang cepat dan tepat ke atas kadar aliran.
Kenapa pilih kami?
Kualiti tinggi
Produk kami dihasilkan atau dilaksanakan mengikut piawaian yang sangat tinggi, menggunakan bahan terbaik dan proses pembuatan.
Perkhidmatan dalam talian 24 jam
Kami cuba menjawab semua kebimbangan dalam masa 24 jam dan pasukan kami sentiasa bersedia untuk anda sekiranya berlaku sebarang kecemasan.
Kawalan kualiti
Kami mempunyai kakitangan profesional untuk memantau proses pengeluaran, memeriksa produk dan memastikan produk akhir memenuhi piawaian tahap kualiti, garis panduan dan spesifikasi yang diperlukan.
Pengalaman yang kaya
Didedikasikan kepada kawalan kualiti yang ketat dan perkhidmatan pelanggan yang prihatin, kakitangan kami yang berpengalaman sentiasa bersedia untuk membincangkan keperluan anda dan memastikan kepuasan pelanggan yang lengkap.
Injap rama-rama wafer
Jenis injap ini padat dan ringan, menjadikannya sesuai untuk aplikasi di mana ruang terhad. Reka bentuk injap rama-rama wafer membolehkannya muat antara dua bebibir, menjadikannya sesuai untuk pelbagai aplikasi perindustrian.
Injap rama-rama lug
Injap rama-rama lug menyediakan kaedah pemasangan yang cepat dan mudah. Ia mempunyai dua lug yang membolehkan pemasangan yang ringkas dan mudah tanpa perlu mengeluarkan keseluruhan injap dari saluran paip.
Injap rama-rama bebibir dua
Injap jenis ini memberikan peningkatan kekuatan dan kestabilan berbanding dengan injap rama-rama wafer dan lug. Ia adalah pilihan yang sangat baik untuk aplikasi yang memerlukan tekanan tinggi dan rintangan suhu.
Injap rama-rama berprestasi tinggi
Injap ini direka bentuk untuk aplikasi tekanan tinggi dan suhu tinggi di mana injap rama-rama standard tidak sesuai. Injap jenis ini mempunyai cakera yang lebih tebal yang membantu ia mengendalikan tekanan dan suhu yang lebih tinggi.
Injap rama-rama sipi
Injap ini direka untuk mengurangkan haus dan lusuh pada tempat duduk injap dan cakera, menjadikannya lebih dipercayai. Batang mengimbangi dan cakera injap rama-rama sipi membolehkannya mencipta aksi seperti sesondol yang mengangkat cakera dari tempat duduk injap, mengurangkan geseran semasa proses pembukaan dan penutupan.
Injap rama-rama garis tengah
Injap rama-rama garis tengah direka untuk mengurangkan geseran dan haus pada tempat duduk injap dan cakera. Batangnya terletak di garisan tengah injap, memastikan cakera kekal berpusat dan mengelakkan sebarang kehausan yang tidak perlu.
Bahan Manual Butterfly Valve
Injap rama-rama manual boleh dibuat daripada pelbagai bahan bergantung pada aplikasi khusus dan medium yang mengalir melalui injap. Beberapa bahan biasa pembinaan untuk injap rama-rama manual termasuk keluli tahan karat, keluli karbon, besi mulur, aluminium, pvc dan cpvc. Keluli tahan karat dan keluli karbon biasanya digunakan untuk aplikasi tekanan tinggi dan suhu tinggi, manakala pvc dan cpvc sering digunakan untuk aplikasi tekanan dan suhu yang lebih rendah seperti rawatan air dan pemprosesan kimia. Besi mulur dan aluminium juga biasa digunakan untuk aplikasi industri di mana rintangan kakisan menjadi kebimbangan.
Proses perindustrian
Injap rama-rama manual digunakan secara meluas dalam industri kimia, petrokimia dan minyak dan gas untuk mengawal aliran bendalir dalam saluran paip, tangki dan reaktor. Ia juga digunakan dalam loji rawatan air sisa, loji penjanaan kuasa, dan loji pemprosesan makanan.
Sistem HVAC
Injap rama-rama manual digunakan dalam sistem pemanasan, pengudaraan dan penyaman udara (hvac) untuk mengawal aliran air dan udara. Ia amat berguna untuk mengawal aliran air panas dan sejuk dalam sistem pemanasan dan penyejukan.
Aplikasi marin
Injap rama-rama manual digunakan dalam aplikasi marin untuk mengawal aliran air laut, bahan api dan cecair lain. Ia biasanya ditemui dalam sistem balast, pam lambung kapal, dan sistem penindasan kebakaran.
pertanian
Injap rama-rama manual digunakan dalam aplikasi pertanian untuk mengawal aliran air dan cecair lain dalam sistem pengairan, sistem makanan haiwan dan kemudahan penyimpanan bijirin.
Sistem perlindungan kebakaran
Injap rama-rama manual digunakan dalam sistem perlindungan kebakaran untuk mengawal aliran air dan agen pemadam lain. Ia adalah penting untuk memastikan air dihantar ke kawasan yang betul sekiranya berlaku kebakaran.
Buka injap
Untuk membuka injap rama-rama manual, pengendali perlu memutarkan pemegang injap mengikut arah jam. Ini akan menyebabkan cakera berputar, dan bendalir akan mula mengalir melalui injap. Tahap pembukaan injap boleh dilaraskan oleh pengendali dengan memutarkan pemegang lebih kurang.
Tutup injap
Untuk menutup injap rama-rama manual, pengendali perlu memutarkan pemegang injap mengikut arah lawan jam. Ini akan menyebabkan cakera berputar, dan ia akan menyekat aliran bendalir. Tahap penutupan injap juga boleh dilaraskan oleh pengendali dengan memutarkan pemegang lebih atau kurang.
Laraskan kadar aliran
Operator boleh melaraskan kadar aliran bendalir dengan melaraskan tahap pembukaan atau penutupan injap rama-rama manual. Jika injap terbuka sepenuhnya, kadar aliran akan berada pada tahap maksimum, dan jika injap ditutup sepenuhnya, kadar aliran akan menjadi sifar.
Pasang injap
Sebelum memasang injap rama-rama manual, pengendali perlu memeriksa injap dan memastikan ia bebas daripada sebarang kecacatan. Kemudian, injap perlu dipasang di saluran paip dan diikat di tempatnya. Operator perlu memastikan bahawa injap diikat dengan selamat untuk mengelakkan sebarang kebocoran.
Kekalkan injap
Untuk memastikan injap rama-rama manual beroperasi dengan cekap, pengendali perlu melakukan penyelenggaraan yang kerap. Ini termasuk memeriksa injap secara berkala untuk sebarang tanda haus dan koyak, dan menggantikan mana-mana bahagian yang haus atau rosak.
Badan
Badan injap rama-rama manual ialah selongsong luar yang menempatkan semua komponen dalaman. Ia biasanya diperbuat daripada bahan tahan lama seperti besi tuang, keluli tahan karat, atau keluli karbon.
Cakera
Cakera adalah komponen utama yang mengawal aliran bendalir atau gas melalui injap. Ia berbentuk bulat dan diletakkan di tengah badan injap. Apabila injap terbuka, cakera berputar untuk membenarkan bendalir atau gas mengalir melalui saluran paip. Apabila injap ditutup, cakera berputar untuk menyekat aliran bendalir atau gas.
Batang
Batangnya ialah batang logam panjang yang menyambungkan pemegang ke cakera. Apabila pemegang diputar, ia memutarkan batang, yang seterusnya memutar cakera untuk membuka atau menutup injap.
tempat duduk
Tempat duduk ialah komponen berbentuk cincin yang terletak di sekeliling tepi badan injap. Apabila cakera berada dalam kedudukan tertutup, ia menekan tempat duduk untuk mencipta kedap ketat yang menghalang cecair atau gas daripada bocor melalui injap.
Bolt
Bolt digunakan untuk memasang badan injap pada saluran paip. Ia biasanya diperbuat daripada keluli tahan karat atau keluli karbon dan diketatkan untuk mencipta kedap ketat antara injap dan saluran paip.
O-cincin
O-ring ialah komponen getah yang terletak di antara cakera dan batang. Ia mencipta pengedap yang ketat di sekeliling batang, menghalang cecair atau gas daripada bocor melalui injap.
pegang
Pemegang ialah komponen yang dipusing oleh pengendali untuk membuka atau menutup injap. Ia biasanya terletak di bahagian atas badan injap dan boleh diputar mengikut arah jam atau lawan jam untuk mengendalikan injap.
Penyelenggaraan Injap Rama-rama Manual
Periksa injap dengan kerap
Langkah pertama dalam menyelenggara injap rama-rama manual ialah memeriksanya dengan kerap. Periksa sebarang tanda haus, kakisan atau kerosakan pada badan injap, cakera, batang dan tempat duduk. Pastikan injap dijajarkan dengan betul dengan sistem paip dan periksa sebarang kebocoran pada sambungan bebibir. Jika anda melihat sebarang masalah, atasinya dengan segera untuk mengelakkan kerosakan selanjutnya.
Bersihkan injap
Keluarkan sebarang serpihan, kotoran atau sisa dari badan injap dan cakera. Gunakan berus lembut, kain atau span untuk mengelap permukaan injap. Jika perlu, anda boleh menggunakan larutan detergen lembut untuk membersihkan injap, tetapi elakkan menggunakan bahan kimia keras yang boleh merosakkan komponen injap.
Lubricate injap
Sapukan lapisan nipis pelincir pada batang dan tempat duduk untuk memastikan operasi injap lancar. Pilih pelincir yang serasi dengan bahan injap dan bendalir yang melalui injap. Elakkan melincirkan injap secara berlebihan kerana pelincir berlebihan boleh menarik habuk dan serpihan, menyebabkan injap tersumbat atau kotor.
Laraskan injap
Jika injap tidak menutup atau membuka dengan betul, anda mungkin perlu melaraskan kedudukan cakera atau batang. Rujuk kepada arahan pengilang untuk prosedur pelarasan yang betul. Elakkan memaksa injap untuk menutup atau membuka kerana ini boleh merosakkan injap dan mewujudkan bahaya keselamatan.
Gantikan bahagian yang haus atau rosak
Jika anda melihat sebarang tanda haus, kakisan, atau kerosakan pada komponen injap, gantikannya dengan segera. Semak spesifikasi pengeluar untuk bahagian dan prosedur yang disyorkan untuk penggantian. Gunakan hanya alat ganti berkualiti tinggi yang memenuhi piawaian industri dan memastikan injap berfungsi dengan baik.
Langkah berjaga-jaga Injap Rama-rama Manual
Langkah berjaga-jaga pemasangan
Pemasangan injap yang betul adalah penting untuk memastikan operasi lancar. Pastikan injap dipasang dalam orientasi yang betul mengikut arahan pengeluar. Periksa sama ada penunjuk kedudukan injap sepadan dengan kedudukan injap sebelum pemasangan. Sahkan bahawa injap serasi dengan bendalir yang dikendalikan dan keadaan operasi.
Langkah berjaga-jaga pengendalian
Jangan melebihi had tekanan dan suhu maksimum yang ditentukan oleh pengilang. Lebihan beban injap boleh menyebabkan pengedap gagal, menyebabkan kebocoran. Elakkan menggunakan daya yang berlebihan semasa mengendalikan injap. Jangan gunakan injap untuk mengawal aliran kerana ia direka untuk aplikasi on-off sahaja. Elakkan menutup atau membuka injap terlalu cepat, kerana ini boleh menyebabkan tukul air, yang boleh merosakkan injap dan saluran paip.
Langkah berjaga-jaga penyelenggaraan
Penyelenggaraan tetap injap adalah penting untuk memastikan ia berfungsi dengan betul. Periksa injap untuk sebarang tanda haus, kerosakan atau kakisan. Lubricate injap secara berkala dengan pelincir yang disyorkan. Elakkan menggunakan pelbagai jenis pelincir kerana ia boleh menyebabkan kerosakan pada injap. Bersihkan injap dan saluran paip secara berkala untuk mengelakkan pengumpulan kotoran, serpihan, atau sedimen.
Amaran keselamatan
Sentiasa pakai peralatan pelindung diri seperti sarung tangan, cermin mata, dan perlindungan pernafasan semasa mengendalikan injap. Jika injap perlu diservis, pastikan ia dalam keadaan tertekan dan diasingkan daripada saluran paip. Jika injap panas, biarkan ia sejuk sebelum mengendalikannya. Jangan cuba membaiki injap melainkan anda dilatih dan diberi kuasa untuk berbuat demikian.
Cara Memilih Injap Rama-rama Manual
Bahan pembinaan
Bahan pembinaan injap hendaklah serasi dengan bendalir atau gas yang dibawa. Sebagai contoh, jika bendalir sangat menghakis, adalah sesuai untuk memilih injap rama-rama yang diperbuat daripada bahan seperti keluli tahan karat, hastelloy atau berlapik teflon.
Saiz injap
Memilih saiz injap yang betul adalah penting untuk memastikan ia boleh mengendalikan aliran bendalir atau gas yang diperlukan melalui sistem. Saiz yang berbeza mempunyai nilai cv yang berbeza, yang menentukan kadar aliran bendalir atau gas.
Penilaian tekanan
Penarafan tekanan injap harus sepadan dengan tekanan operasi sistem untuk memastikan injap dapat mengendalikan tekanan tanpa sebarang kerosakan atau kebocoran.
Jenis sistem pengedap
Injap rama-rama manual boleh mempunyai sama ada tempat duduk berdaya tahan atau tempat duduk logam. Tempat duduk berdaya tahan sesuai untuk tekanan dan suhu sederhana, manakala kerusi logam lebih sesuai untuk tekanan dan suhu yang lebih tinggi. Pilihan jenis tempat duduk harus bergantung pada keperluan aplikasi khusus.

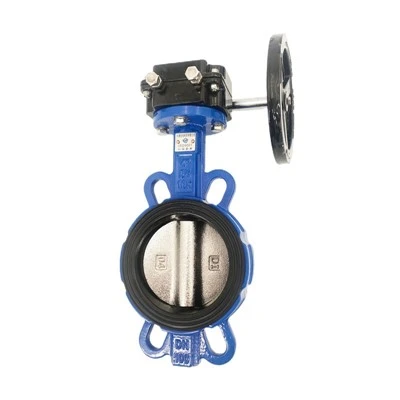

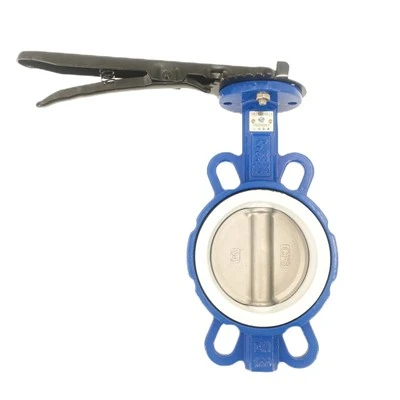

Jenis pemegang
Injap rama-rama manual boleh disertakan dengan pelbagai jenis pemegang seperti tuil, gear atau volut. Pemegang tuil sesuai untuk aplikasi dengan injap yang lebih kecil, manakala pemegang gear digunakan untuk injap yang lebih besar. Pemegang volut digunakan untuk aplikasi yang memerlukan injap dikunci pada kedudukannya.
Suhu Operasi
Suhu operasi bendalir atau gas yang dibawa adalah penting dalam menentukan jenis injap untuk digunakan. Bahan yang berbeza mempunyai had suhu yang berbeza yang mesti diambil kira untuk mengelakkan kegagalan injap akibat pengembangan dan pengecutan haba.
Sediakan bahan
Sebelum memasang injap rama-rama manual, pastikan anda mempunyai semua alat dan komponen yang diperlukan. Ini termasuk injap rama-rama manual, perkakasan pelekap, dan sebarang pelekat atau pengikat yang diperlukan. Selain itu, pastikan injap akan dipasang di lokasi yang sesuai dan paip atau kelengkapan yang hendak disambungkan boleh diakses.
Cari kawasan pemasangan
Kenal pasti lokasi di mana injap rama-rama manual akan dipasang, dan pastikan kawasan itu bersih dan bebas daripada serpihan. Jika injap rama-rama manual sedang dipasang di dalam paip, pastikan paip itu bersih dan bebas daripada sebarang halangan atau tersumbat.
Pasang injap rama-rama manual
Pasang injap rama-rama manual dengan menjajarkan badan injap, bonet dan tempat duduk. Skrukan bonet pada badan injap, dan pastikan bonet dipasang dengan selamat. Jajarkan tempat duduk badan injap, dan masukkan paip atau kelengkapan ke dalam badan injap.
Pasang injap rama-rama manual
Pasang injap rama-rama manual dengan menjajarkannya dengan paip atau kelengkapan, dan letakkannya di lokasi yang dikehendaki. Berikan tekanan pada injap rama-rama manual untuk mendudukkan tempat duduk dan pastikan injap diletakkan dengan betul. Gunakan pelekat atau pengikat yang diperlukan untuk mengetatkan injap rama-rama manual pada tempatnya, dan pastikan injap itu rata dan tegak.
Injap Rama-rama Manual Prinsip Kerja
Prinsip kerja injap rama-rama manual adalah berdasarkan penggunaan pemegang atau tuil untuk mengawal pembukaan dan penutupan injap. Injap rama-rama manual ialah sejenis injap yang menggunakan cakera mudah alih yang kecil, dipanggil rama-rama, untuk mengawal aliran bendalir melalui paip atau sistem. Badan injap ialah cangkang silinder yang menempatkan mekanisme injap, dan pemegang atau tuil ialah rod yang memanjang dari badan injap ke pemegang atau tuil. Apabila pemegang atau tuil diputar, ia memutar cakera di dalam injap, menyebabkan tempat duduk di dalam injap terbuka atau tertutup. Tempat duduk direka untuk menyediakan pengedap yang ketat antara cakera dan badan injap, memastikan injap beroperasi dengan lancar dan berkesan mengawal aliran bendalir.
Pensijilan
