Injap rama -rama boleh diklasifikasikan dalam pelbagai cara berdasarkan pelbagai dimensi, seperti struktur, prestasi pengedap, dan kaedah penggerak. Tiga klasifikasi yang paling biasa dan jenis yang sepadan adalah seperti berikut:
1, Klasifikasi dengan jenis pengedap (salah satu kategori paling teras)
• Soft - injap rama -rama meterai
￮ Pasangan pengedap terdiri daripada bahan elastik (seperti getah, Teflon, dan lain -lain) dan logam. Meterai dicapai melalui ubah bentuk bahan elastik,mengakibatkan prestasi pengedap yang sangat baik(Kebocoran biasanya kurang daripada atau sama dengan 0.01%). Mereka sesuai untuk digunakan dengan media yang menghakis - seperti air, udara, dan minyak, tetapi dengan keperluan kebocoran yang tinggi.
￮disadvantages: suhu terhad dan rintangan tekanan (meterai getah umumnya mempunyai rintangan suhu kurang daripada atau sama dengan 120 darjah, Teflon kurang daripada atau sama dengan 200 darjah), dan mereka terdedah kepada kakisan dari media seperti asid kuat dan alkali.
• Hard - injap rama -rama meterai
￮ Pasangan pengedap terdiri daripada logam dan logam (seperti keluli tahan karat dan keluli cast). Pemesinan ketepatan memastikan kesesuaian antara permukaan pengedap. Mereka menawarkan rintangan suhu dan tekanan yang kuat (suhu sehingga 425 darjah dan tekanan sehingga PN40 dan lebih tinggi), menjadikannya sesuai untuk digunakan dengan suhu tinggi -, tekanan tinggi -, dan media menghakis seperti stim, kumbahan, dan penyelesaian asid dan alkali. Kekurangan: Prestasi pengedap sedikit lebih rendah daripada meterai lembut (kebocoran biasanya kurang daripada atau sama dengan 0.1%), dan ketepatan pemesinan yang lebih tinggi diperlukan.
2, klasifikasi mengikut jenis struktur (berdasarkan kaedah sambungan cakera)
• Injap rama -rama meterai pusat
￮ Paksi putaran cakera terletak di tengah -tengah laluan aliran. Apabila ditutup, cakera sepenuhnya menghubungi kerusi injap, mencapai meterai. Struktur mudah dan kos rendah ini bermanfaat, tetapi kerana cakera itu tertakluk kepada daya impak yang signifikan dari media, ia sesuai untuk tekanan diameter -, kecil - (umumnya DN kurang daripada atau sama dengan 200mm), seperti bekalan air kediaman dan paip saliran.
• Injap rama -rama eksentrik
￮ Paksi berputar cakera diimbangi dari pusat, dan datang dalam pelbagai konfigurasi eksentrik (seperti single, double, dan triple eksentrik):
￮Single Eccentric: Paksi diimbangi dari permukaan pengedap, mengurangkan geseran antara cakera dan tempat duduk dan meningkatkan hayat perkhidmatan. Sesuai untuk aplikasi tekanan sederhana dan rendah.
￮Double Eccentric: Paksi diimbangi dari kedua -dua pusat dan permukaan pengedap, mengurangkan geseran dan membuat pembukaan dan penutup lebih mudah. Digunakan secara meluas.
￮Triple Eccentric: Berdasarkan konfigurasi eksentrik ganda, satu offset sudut ditambah untuk mencapai pembukaan "sifar geseran" dan penutupan antara cakera dan tempat duduk. Ini adalah reka bentuk arus perdana untuk injap rama -rama yang keras - dan sesuai untuk tekanan tinggi -, tinggi -, dan besar - diameter
saluran paip (DN lebih besar daripada atau sama dengan 300mm).
3, Klasifikasi dengan kaedah pemacu (berdasarkan kaedah operasi)
￮ Manual yang dikendalikan melalui mekanisme gear roda, pemegang, atau cacing. Mereka mempunyai struktur mudah dan kos rendah, menjadikannya sesuai untuk diameter kecil -, rendah - aplikasi kekerapan (seperti penyelenggaraan saluran paip kecil dan injap sivil).

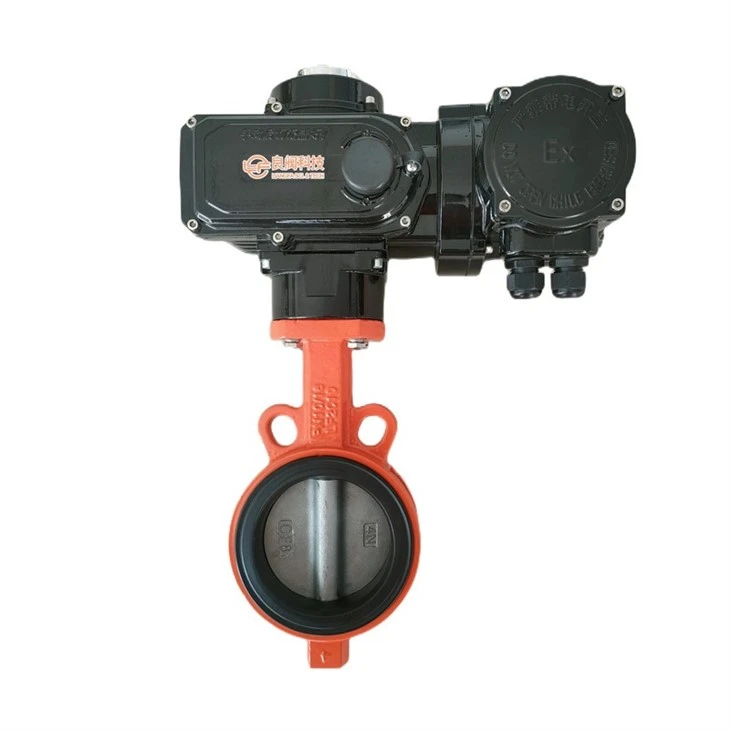

Dikuasai oleh penggerak elektrik (motor - gear/turbin yang didorong), mereka membolehkan kawalan jauh dan operasi automatik, menawarkan ketepatan yang tinggi (mampu mengawal aliran), dan sesuai untuk saluran paip besar dan sistem automatik (seperti talian pengeluaran industri dan sistem bekalan air perbandaran).
Dikuasai oleh penggerak pneumatik (silinder - digerakkan), mereka menawarkan tindak balas yang cepat (masa pembukaan dan penutupan pendek) dan sesuai untuk persekitaran mudah terbakar dan letupan (tidak ada risiko percikan api) atau keadaan yang memerlukan penukaran cepat (seperti penutupan saluran paip kimia).
Sebagai tambahan kepada tiga kategori yang disebutkan di atas, injap rama -rama juga boleh dikategorikan oleh kaliber (kecil/sederhana/besar) dan bahan (besi tuang, keluli tahan karat, dan lain -lain). Pilihan jenis dalam aplikasi sebenar hendaklah berdasarkan ciri -ciri media, tekanan dan suhu, dan keperluan operasi.
